成立于2007年，是一家集研发、生产和销售含氟新材料为一体的高新技术企业。公司通过材料领域的专业知识和技术的不断创新为新能源的发展提供不竭动力，也为可持续发展创造永续价值。
浙氟龙®FL2604挤塑级聚偏氟乙烯
浙氟龙®FL2604是一种中粘度等级的聚偏氟乙烯共聚物，它具有高纯度，对大多数活性物质和溶剂优良的化学稳定性；优异的机械强度和韧性；高耐磨性、耐候性、耐老化性；对大多数气体和液体的低渗透性，容易通过标准的挤塑法熔融加工，此外还用于锂电池隔膜的生产。
| 产品目录 | 其他PVDF |
|---|---|
| 品牌 | 孚诺林 |
| 产品规格 | FL2604 |
| 特征 | 共聚物，中等粘度 |
| 应用 | 光纤、软管 |

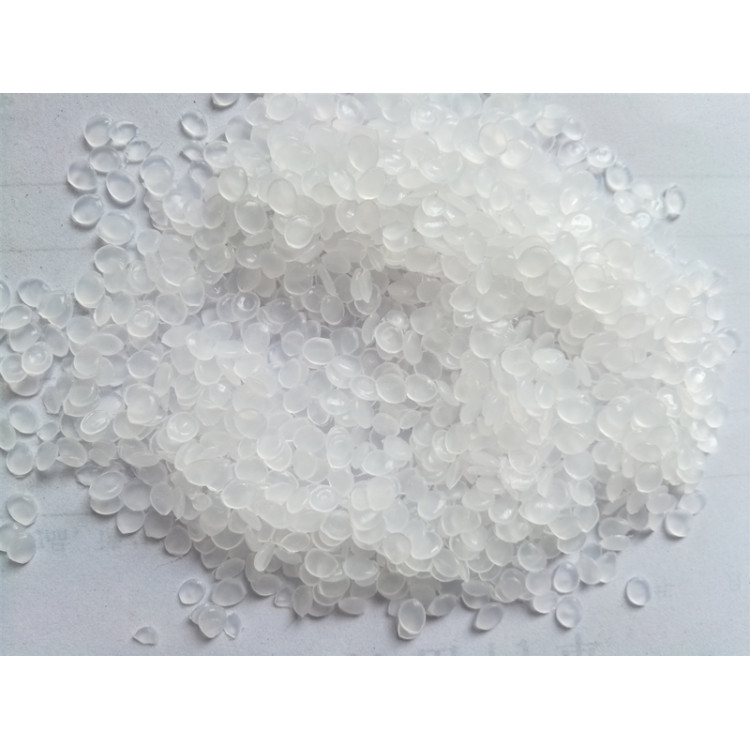

| 外形 | 白色粉末或半透明颗粒 |
| 更新时间 | 2024/4/19 |
详细信息
浙氟龙®FL2604挤塑级聚偏氟乙烯是一种中粘度等级的聚偏氟乙烯共聚物，它具有高纯度，对大多数活性物质和溶剂优良的化学稳定性；优异的机械强度和韧性；高耐磨性、耐候性、耐老化性；对大多数气体和液体的低渗透性，容易通过标准的挤塑法熔融加工，此外还用于锂电池隔膜的生产。
常规 | ||
特征 | 共聚物，中等粘度 | |
应用 | 光纤、软管 | |
外形 | 白色粉末或半透明颗粒 | |
项目 | 典型值FL2604 | 试验方法 |
物理性质 | ||
密度（g/cc） | 1.76~1.79 | ASTM D792 |
熔体流动速率（g/10min） | 2.0~6.0 | 负荷 12.5kg，230℃，ASTM D1238 |
熔体粘度（Kps） | 20~25 | 剪切速率 100 1/s，ASTM D3835 |
水含量（%）（Time 24 hr） | ≤0.010 | ISO 62 |
分子特性 | ||
分子量（Da） | 400,000~480,000 | GPC,DMF,ISO 16014 |
特性粘度（dl/g） | 1.20~1.40 | 30℃,DMAC |
分子量分布 | 1.8-2.3 | GPC,DMF,ISO 16014 |
力学性能 | ||
拉伸模量（Thickness2.00mm）（MPa） | 500~900 | 1.0mm/min,ASTM D638 |
弯曲模量（Thickness2.00mm）（MPa） | 600~900 | 2.0mm/min,ASTM D790 |
屈服强度（Thickness2.00mm）（MPa） | 30.0~45.0 | 50mm/min,ASTM D638 |
断裂强度（Thickness2.00mm）（MPa） | 20.0~30.0 | 50mm/min,ASTM D638 |
屈服伸长率（%） | 10~20 | 50mm/min,ASTM D638 |
断裂伸长率（%） | 200~400 | 50mm/min,ASTM D638 |
硬度, Shore D（Thickness2.00mm） | 65~70 | ASTM D2240 |
热性能 | ||
熔点（℃） | 140~145 | ASTM D3418 |
玻璃化转变温度, Tg（℃） | -42~-39 | ASTM E1356 |
分解温度（℃） | 375 | 1% wt. loss / in air |
成立于2007年，是一家集研发、生产和销售含氟新材料为一体的高新技术企业。公司通过材料领域的专业知识和技术的不断创新为新能源的发展提供不竭动力，也为可持续发展创造永续价值。
